Detección fiable de objetos,
Una supresión activa de luz ambiental mejorada evita conmutaciones erróneas
Con las fotocélulas autorreflexivas de las series 3C, 25C, 46C y 49C se amplió la supresión activa de luz ambiental y se incrementó la seguridad de funcionamiento. Incluso en salas con iluminación LED, los sensores pueden soportar la irradiación directa y no conllevar a conmutaciones erróneas.
En el área de producción y montaje, muy a menudo los sensores para la detección de objetos están montados entre los rodillos de la cinta transportadora. Este montage responde a la falta de espacio, pero no es el sistema más adecuado para montar un receptor o un reflector. Por eso, se utilizan fotocélulas autorreflexivas con supresión de fondo.
La iluminación del techo consiste en luz pulsada. Estos impulsos no son visibles para el ojo humano. Si la óptica de los sensores montados mira directamente al techo de la nave, puede producirse una conmutación errónea por la colisión entre los haces de luz pulsados y el haz de luz pulsado del sensor.
Detección fiable de objetos,
incluso en salas con iluminación LED
Una supresión activa de luz ambiental mejorada evita conmutaciones erróneas
Con las fotocélulas autorreflexivas de las series 3C, 25C, 46C y 49C se amplió la supresión activa de luz ambiental y se incrementó la seguridad de funcionamiento. Incluso en salas con iluminación LED, los sensores pueden soportar la irradiación directa y no conllevar a conmutaciones erróneas.
Detección de objetos en naves industriales: la colisión de haces de luz puede causar conmutaciones erróneas
En el área de producción y montaje, muy a menudo los sensores para la detección de objetos están montados entre los rodillos de la cinta transportadora. Este montage responde a la falta de espacio, pero no es el sistema más adecuado para montar un receptor o un reflector. Por eso, se utilizan fotocélulas autorreflexivas con supresión de fondo.
La iluminación del techo consiste en luz pulsada. Estos impulsos no son visibles para el ojo humano. Si la óptica de los sensores montados mira directamente al techo de la nave, puede producirse una conmutación errónea por la colisión entre los haces de luz pulsados y el haz de luz pulsado del sensor.

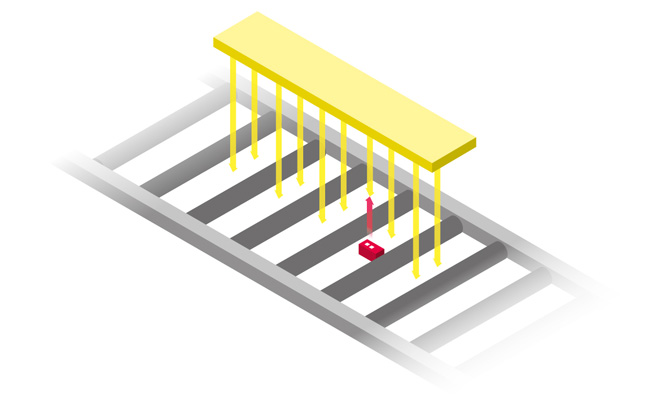

Posición de montaje del sensor en el flujo de materiales
Nuestras fotocélulas autorreflexivas disponen desde hace ya muchos años de una supresión activa de luz ambiental integrada.
Con esta función, el sensor puede distinguir entre la luz ambiental y la luz que refleja el objeto. Si se detecta luz ambiental, los impulsos de emisión se desplazan a tiempo para no colisionar con los impulsos de la iluminación del techo.
En las naves de producción, cada vez se utiliza más la iluminación LED por razones de eficiencia. En estos casos, la luz está pulsada mucho más rápido que en la iluminación de techos convencional, p. ej. con fluorescentes. Con este tipo de iluminación, el método de supresión de luz ambiental que se había utilizado hasta ahora es insuficiente.
La solución: fotocélulas autorreflexivas con supresión activa de luz ambiental (A²LS)
Nuestras fotocélulas autorreflexivas disponen desde hace ya muchos años de una supresión activa de luz ambiental integrada.
Con esta función, el sensor puede distinguir entre la luz ambiental y la luz que refleja el objeto. Si se detecta luz ambiental, los impulsos de emisión se desplazan a tiempo para no colisionar con los impulsos de la iluminación del techo.
La luz pulsada de alta frecuencia de la iluminación LED aumenta el riesgo de que se produzca una conmutación errónea
En las naves de producción, cada vez se utiliza más la iluminación LED por razones de eficiencia. En estos casos, la luz está pulsada mucho más rápido que en la iluminación de techos convencional, p. ej. con fluorescentes. Con este tipo de iluminación, el método de supresión de luz ambiental que se había utilizado hasta ahora es insuficiente.
Colisión de la luz pulsada LED con la luz pulsada del sensor
Para dar respuesta a los nuevos requerimientos, hemos optimizado notablemente la supresión de luz ambiental en las fotocélulas autorreflexivas de las series 3C, 25C, 46C y 49C. Estas series integran plataformas electrónicas basadas en ASIC con una alta frecuencia y la posibilidad de procesar las señales paralelamente.
Esto permite un análisis muy rápido de la luz ambiental pulsada con alta frecuencia y una respuesta del sensor. El sensor adapta el momento de emisión del impulso de manera que este es emitido cuando la luz LED no emite impulsos.

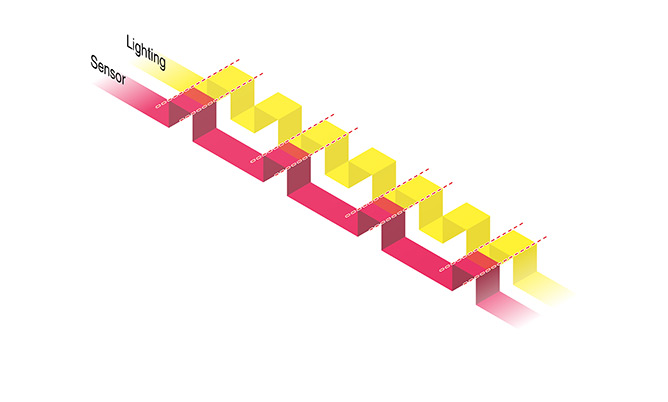

Aplazamiento del momento de emisión por el sensor para evitar colisiones
Lo que se espera es que el desarrollo que se ha llevado a cabo hasta ahora continúe con un nuevo aumento de la frecuencia de impulsos de la iluminación LED. Por ello, ya hemos desarrollado modelos que soportan una radiación intensa y directa, cuya supresión de luz ambiental está diseñada para una frecuencia de impulsos extremadamente alta (HF).
NUEVO: supresión activa de luz ambiental mejorada con alta frecuencia y procesamiento paralelo de señales
Para dar respuesta a los nuevos requerimientos, hemos optimizado notablemente la supresión de luz ambiental en las fotocélulas autorreflexivas de las series 3C, 25C, 46C y 49C. Estas series integran plataformas electrónicas basadas en ASIC con una alta frecuencia y la posibilidad de procesar las señales paralelamente.
Esto permite un análisis muy rápido de la luz ambiental pulsada con alta frecuencia y una respuesta del sensor. El sensor adapta el momento de emisión del impulso de manera que este es emitido cuando la luz LED no emite impulsos.
Aplazamiento del momento de emisión por el sensor para evitar colisiones
Nuestros modelos HF ya están preparados para las necesidades futuras
Lo que se espera es que el desarrollo que se ha llevado a cabo hasta ahora continúe con un nuevo aumento de la frecuencia de impulsos de la iluminación LED. Por ello, ya hemos desarrollado modelos que soportan una radiación intensa y directa, cuya supresión de luz ambiental está diseñada para una frecuencia de impulsos extremadamente alta (HF).
HT 3C
Diseño mini
(11,4 x 34,2 x 18,3 mm)
con conexión M8
(11,4 x 34,2 x 18,3 mm)
con conexión M8
HT 25C
Diseño midi
(15 x 42,7 x 30 mm)
con conexión M8 y M12.
(15 x 42,7 x 30 mm)
con conexión M8 y M12.
HT 46C
Diseño estándar
(20,5 x 76,3 x 44 mm)
con conexión M12
(20,5 x 76,3 x 44 mm)
con conexión M12
HT 49C
Diseño estándar
(31 x 104 x 55,5 mm)
con contacto de relé y conexión por borne
(31 x 104 x 55,5 mm)
con contacto de relé y conexión por borne
